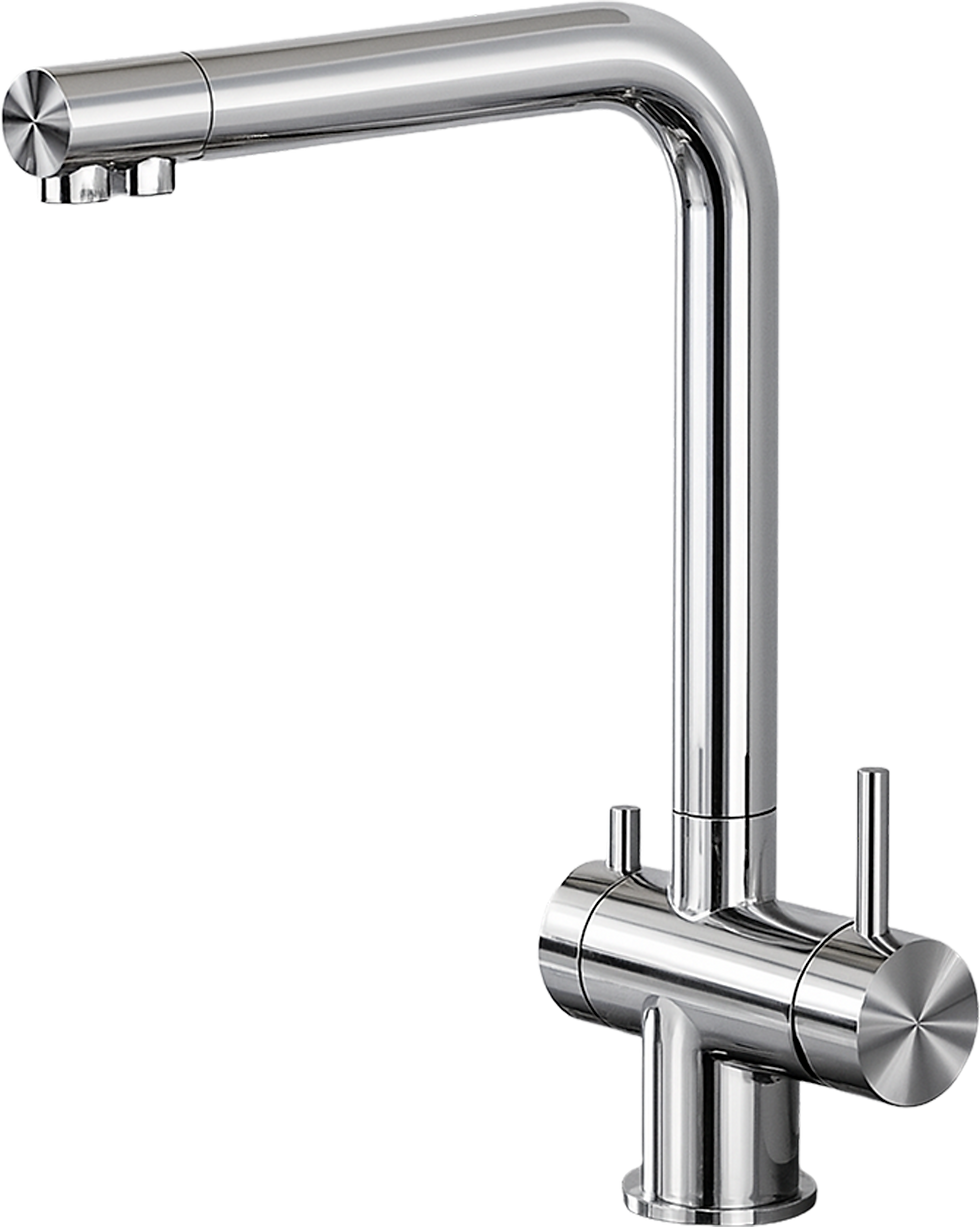

Robinet 3 voies DELUXE 100 % inox

Le robinet est conçu pour délivrer, en toute sécurité, de l'eau parfaitement filtrée et de l'eau chaude ou froide à souhait.

Pratique le robinet F-28 est conçu pour permettre une distribution séparée et aisée de l'eau filtrée le tout avec un seul robinet ainsi, vous évitez le placement d'un robinet séparé pour l'eau filtrée.

Le robinet est compatible avec de nombreux systèmes de filtration.



Les atouts du robinet :

• Pratique : QUADRO 100% Inox est un robinet au design épuré, solide, prêt à placer. Nul besoin d'effectuer un trou supplémentaire dans votre évier ou dans le plan de travail ni de placer un deuxième robinet consacré à l'eau filtrée. Le robinet se pose simplement à l'emplacement prévu pour un robinet classique. Des tuyaux souples relient directement le robinet à votre filtre, à l'eau froide et à l'eau chaude.
• Compact et discret : Avec son design soigné et sobre, il s’intègre parfaitement à votre cuisine.
• Sécurité : La vanne de commande pour l'eau filtrée ainsi que le tuyau d'arrivée et la sortie d'eau sont totalement hors contact de l'eau non filtrée provenant du mitigeur. Entièrement conçu en acier inoxydable, il est considéré comme étant l'un des plus neutre, (moins de phénomènes électrolytiques et aucune oxydation).
• Le  F-18-Eau-source vous permet de conservez toute la pression nominale de l'eau froide et de l'eau chaude de distribution.
• La configuration du robinet permet une séparation totale de l'eau filtrée et celle de provenant du réseau de distribution.
• Ce robinet est disponible en finition inox brossée. Ainsi vous êtes certain que le design s'harmonisera parfaitement avec votre cuisine.
• Caractéristiques techniques du robinet tout-en-un :
• Diamètre : 44 mm
• Diamètre du pied : 55 mm
• Longueur de la partie invisible (celle qui traverse le plan de travail) : 80 mm.
• Hauteur totale (de la partie visible) : 320 mm.
• Largeur max. du robinet (fermé) 147 mm.
• Largeur max. du robinet (ouvert) 177 mm.
• Rotation du bec : 360°
• Débattement total par rapport à l'axe vertical : 230 mm
• Débattement depuis l'axe de l'aérateur de l'eau provenant du mitigeur jusqu'à l'axe vertical : 210 mm
• Débattement depuis l'axe de l'aérateur de l'eau provenant du filtre jusqu'à l'axe vertical : 170 mm
• Longueur des tuyaux de raccordement eau chaude et froide : (2x) 38 cm. L'eau filtrée étant directement raccordée sur filet de fixation, grâce à la connexion 3/8" inclue.
• Poids : 2,5 kg
• Entièrement construit en inox brossé.
• Tuyaux flexibles armés.
• Embouchure pivotante.
• Deux sorties indépendantes : une sortie pour l’eau du robinet (chaude et froide), une sortie séparée pour l’eau filtrée.
• Vanne séparée pour l’eau filtrée.
• 2 tuyaux de raccordements flexibles inclus : eau froide et eau chaude.
• Épaisseur maximum du plan de travail : 65 mm. (ou réduire l'épaisseur par en-dessous)
• Hauteur de sortie : environ 320 mm au-dessus du plan de travail.
• Raccords de branchement fournis et compatibles avec les branchements classiques en 3/8"
• Raccord pour osmoseur : sur commande.
• Corps de vannes en céramique.
• L’emballage et protections adéquats.
• Aérateur en POM.
• Notices d’utilisation : Schéma et coupe (Utilisez de préférence les cotes et plan présents ci-dessus et en bas de cette page dans la section "téléchargements")

Conseils de Montage du robinet F-28-Eau-Source pour évier de cuisine

• Placer le robinet à l’abri du gel.
• Lors de l'installation respectez les consignes de montage
• Le branchement des flexibles sur le robinet s'effectue simplement et sans outils. Faîtes attention au sens de montage des flexibles et ne jamais serrer avec une pince ou un autre outil (côté robinet).
• Téléchargez le schéma et les cotes du F-28 (au bas de cette page).
